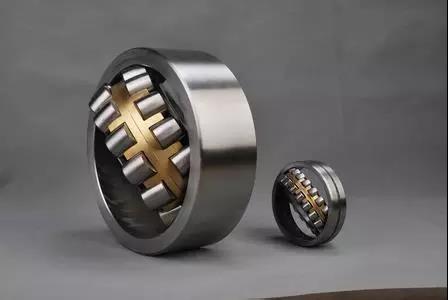

1、軸承內圈的定位
將軸承的內圈安裝在軸上時，軸承的位置通常固定在軸肩的一側，而另一側則固定帶有螺母，止動墊圈或彈簧環。
軸肩和軸向固定部件與軸承內圈的接觸部分的尺寸可以根據軸承尺寸表中列出的各種軸承的安裝尺寸來確定。
螺母定位
當軸承高速旋轉并承受較大的軸向載荷時，螺母與軸承內圈接觸的端面應垂直到軸的旋轉中心線。
否則，即使擰緊螺母，也會損壞軸承的安裝位置和軸承的正常工作狀態，并且會降低軸承的旋轉精度和使用壽命。
特別是當軸承的內孔和軸之間的配合為松配合時，需要嚴格控制。
為了防止螺母在旋轉過程中松動，必須采取技術措施以防止松動。
使用螺母和限位墊圈定位，將限位墊圈的內鍵齒放入軸的鍵槽中，然后將外圈上的一個齒彎曲到螺母的凹口中。
2、彈簧保持器的定位
在軸承承受較小軸向載荷的情況下，轉速不高，軸短且難以加工螺紋在軸頸上，可以使用具有矩形截面的彈性固定環進行定位。
此方法便于裝卸，占用空間小且易于制造。
3、止推墊圈定位
何時軸頸短，難以在軸頸上加工螺紋，軸承轉速高，軸向載荷大，墊圈可用于定位，即墊圈可用于兩個以上的定位在軸端面上擰緊螺絲。
緊固墊圈或鋼絲以防松動。
4、緊定套定位
軸承速度不高，且球形借助錐形緊定套，可以在光軸上安裝承受平滑徑向載荷和較小軸向載荷的滾子軸承。
緊定套的位置配有螺母和止動墊圈。
使用螺母的摩擦力擰緊緊定套以定位軸承。
5、帶有錐形內孔的軸承定位
軸承內孔上帶有錐度的軸承安裝在錐度軸上，需要將軸和軸承抵抗軸向載荷擰緊。因此，安裝時應注意內孔錐度的方向性。
如果軸承位于軸的末端，并且允許在軸的末端加工成螺紋，則可以直接用螺母定位。
如果軸承未安裝在軸端，并且不允許將軸加工成螺紋。
在這種情況下，可以將組合螺紋環的兩半夾緊到軸的凹槽中，然后可以使用螺母來定位軸承。
6、特殊定位
在某些特殊情況下，如果無法根據此目錄中列出的安裝尺寸確定軸的肩部和圓角的尺寸，則可以將過渡墊片用作軸向支撐。
7、軸承外圈的定位
當軸承的外圈安裝在軸承座孔中時，軸承座孔的內部通常有一個肩部固定軸承位置，而另一側
8、端蓋位置
端蓋的位置所有類型的向心
當軸承速度高且軸向載荷大時，可使用軸承和角接觸軸承。
端蓋使用螺釘定位并壓縮軸承的外圈，端蓋也可以制成迷宮式密封裝置。
9、螺紋環定位
如果軸承速度高且軸向載荷大，并且端蓋不適合定位，則可使用螺紋環定位向心軸承和推力軸承。此時，它可用于調節軸承的軸向間隙。
10、彈性擋圈定位
此定位方法占用的空間很小軸向位置，安裝和拆卸方便，制造簡單，適用于承受較小軸向載荷的地方。在軸承和彈簧之間增加了一個調節環，以便于調節軸向位置。
深溝球軸承在軸承外圈上帶有止動槽
